WebRTC 運作原理入門：一次搞懂 SDP、ICE 與 NAT 穿透

Overview

工作上開始接觸 RTC SDK 相關的開發，想起過去有分享過 WebRTC 的運作原理，趁著週末有空檔來重新複習一下。

什麼是 WebRTC？

WebRTC (Web Real-Time Communication) 是一個開放標準，用於在瀏覽器中不需安裝額外插件，即可實現實時音訊、視訊和數據傳輸。 基本上視訊會議都是透過 WebRTC 來實現，幾乎所有即時互動功能都會用到 WebRTC，而常見的的遊戲直播，基本上延遲會比較高，主要使用的技術應該是串流 (Streaming) 來實現，這邊要注意一下。

WebRTC 的核心概念

我們可以透過模擬兩位董事長要進行開會來學習 WebRTC 的運作原理：

1. 告知秘書準備要開會: 創建 PeerConnection 實例，並設定 ICE 連線通道的名單
2. 董事長請秘書把名片交給對方： 使用 SDP 交換彼此的資訊
3. 確認要在哪個會議室進行談話: 使用 ICE 協定來確認彼此的網路狀態
4. 雙方開始進行對話: 完成 P2P 連線，開始進行對話

1. RTCPeerConnection：建立連線的起點

秘書就像是 RTCPeerConnection 實例，它是 WebRTC 連線的核心。我們需要先建立這個實例，才能開始後續的所有步驟。

而 PeerConnection 實例的創建，通常會在準備建立連線時就創建，這樣才能確保後續交換資訊與連線順利進行。

在創建實例時，我們通常會提供一組 ICE 伺服器 (STUN/TURN) 的設定，這就像是告訴秘書可能有哪些會議地點可以選擇。

2. SDP (Session Description Protocol)：交換名片

在對談中我們需要知道名字，對方講什麼語言，興趣是什麼，才能順利的進行對話，而這在 WebRTC 裡就是透過 SDP (Session Description Protocol) 來交換彼此的資訊。

SDP 是一種描述媒體會話（例如音訊、視訊的編解碼器、傳輸協定等）的標準格式。

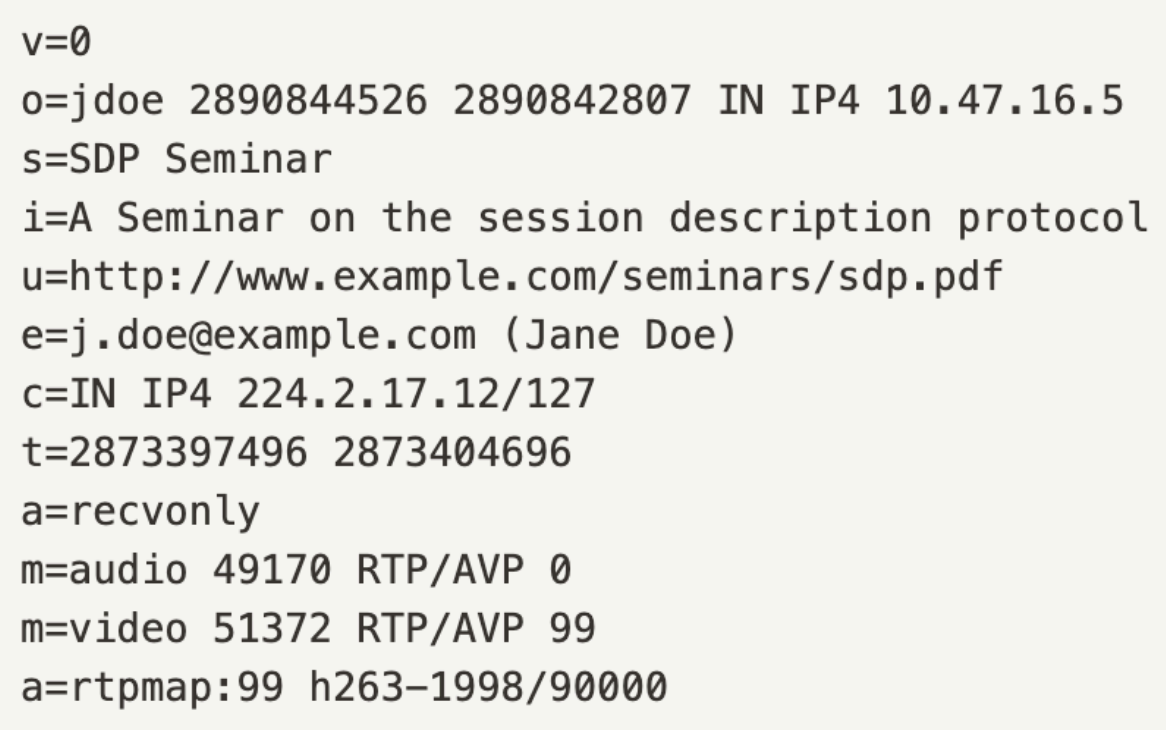

SDP 的格式如下

從以上可以知道這些資訊

📄 基本資訊
發起人 IP：10.47.16.5
會議名稱：SDP Seminar
主辦人信箱：j.doe@example.com
連線地址：224.2.17.12/127

🔊 音訊設定
傳輸協定與 Port：RTP/AVP over port 49170

🎥 視訊設定
傳輸協定與 Port：RTP/AVP over port 51372

所以 SDP 就像是我們要跟對方對話時，我們會先交換雙方的資訊，雙方才能根據彼此的編碼方式、媒體格式建立連線。

3. ICE (Interactive Connectivity Establishment)：尋找最佳會議室

就算我們交換了名片，但如果我們是在大馬路上交談，那很有可能會被汽車聲蓋過，所以需要找到一個適合的場所，例如咖啡廳就很棒。 在 WebRTC 中，這個過程就是透過 ICE (Interactive Connectivity Establishment) 協定來尋找兩端點之間最適合的通訊路徑。

ICE 會收集所有可能的連線候選位址 (Candidate)，並嘗試找出最有效的一條路徑。Candidate 主要分為三種類型：

• Host Candidate: 直接使用裝置的本地 IP 位址。適用於兩台裝置在同一個區域網路 (LAN) 的情況。
• Server Reflexive Candidate (srflx)：透過 STUN (Session Traversal Utilities for NAT) 伺服器，取得裝置在 NAT (網路位址轉換) 後方的公開 IP 位址。這是最常見的 NAT 穿透方式。
• Relay Candidate (relay)：當 STUN 失敗時（例如因為對稱型 NAT 或嚴格的防火牆），流量會透過 TURN (Traversal Using Relays around NAT) 伺服器進行中繼轉發。這是最可靠但成本最高、延遲也最高的方式。

ICE 會依序嘗試以下連線方式：

1. Host to Host：嘗試直接連線。
2. Server Reflexive to Server Reflexive：透過 STUN 伺服器找到的公開位址進行連線。
3. Relay to Relay：透過 TURN 伺服器中繼所有流量。

視網路環境而定，但許多企業或教育網路環境常被防火牆阻擋，故最終會 fallback 到 TURN。

開始進行對話

到這邊基本上就是 ICE 連線完成後，雙方就可以看到彼此並進行對話

WebRTC 完整連線流程

實務上，SDP 和 ICE candidate 過程中可以分開傳遞（稱為 Trickle ICE），也可以合併傳遞（非 Trickle ICE）。

文字版

A 創建 RTCPeerConnection
B 創建 RTCPeerConnection
A 加入影音裝置 (getUserMedia & addTrack)
B 加入影音裝置 (getUserMedia & addTrack)
A createOffer() -> A.setLocalDescription(offer)
B setRemoteDescription(offer)
B createAnswer() -> B.setLocalDescription(answer)
A setRemoteDescription(answer)
A addIceCandidate(B 的 ice candidate)
B addIceCandidate(A 的 ice candidate)
ICE 協定找到最佳路徑，P2P 連線成功

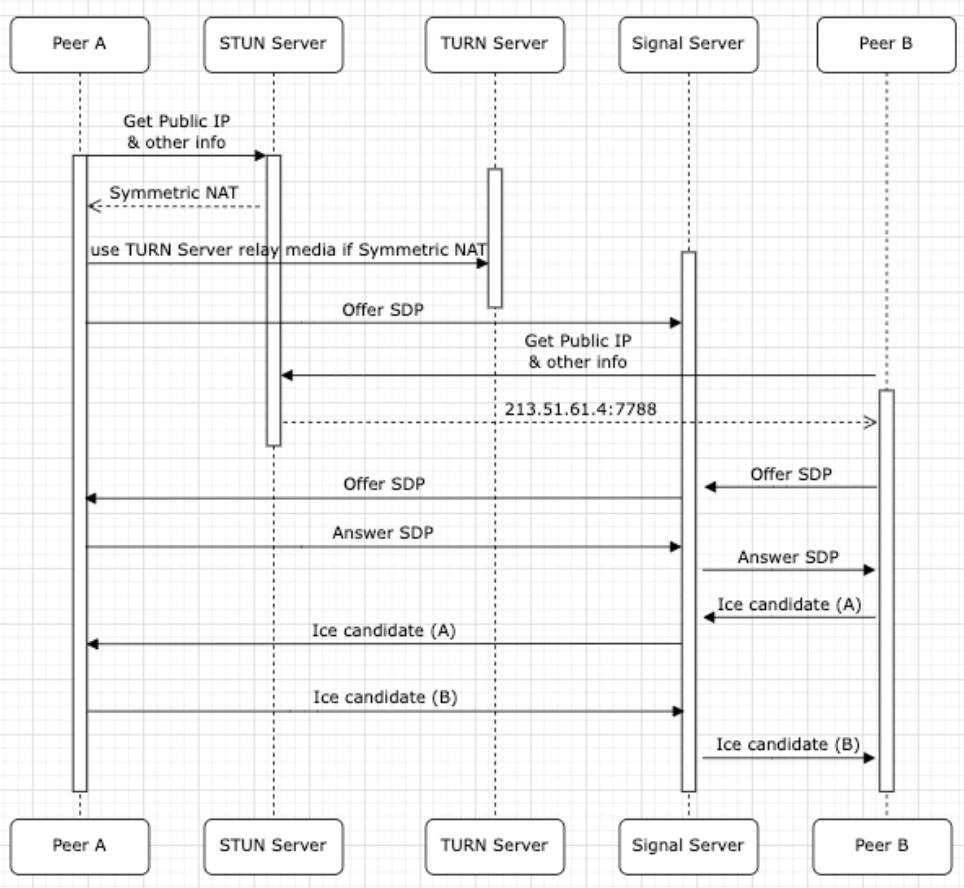

圖片版

Signaling Server 的角色與總結

你可能會好奇，A 和 B 是如何交換 SDP 和 ICE Candidate 的？這就是 Signaling Server 的工作。WebRTC 本身不負責信令（Signaling）的傳遞，開發者需要自行建立一個信令通道，最常見的實作方式就是 WebSocket。

所有初始的溝通，包括 SDP Offer/Answer 和 ICE Candidates，都必須透過這個 Signaling Server 來中轉。一旦 ICE 成功建立 P2P 連線， Signaling Server 的階段性任務就完成了，後續的影音資料將直接在兩端點之間傳輸。

所以 WebRTC 的 P2P 連線 和 Signaling 連線 是兩條獨立的通道。現今的 RTC SDK 服務通常會將 Signaling Server 包裝好，讓開發者能更專注於前端的邏輯。

過去寫過的 RTC 連線實作 (純前端，無 Signaling Server) 可以參考 WebRTC Demo
